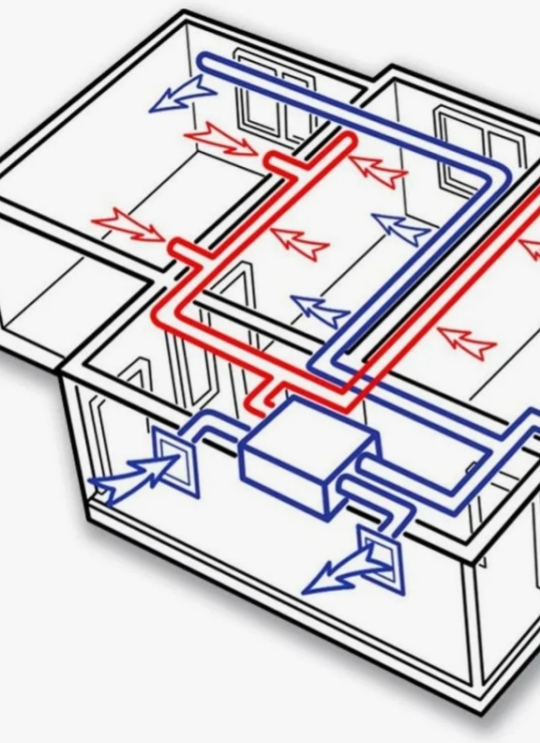

Проектирование инженерных систем

По итогам расчетов выбирают наиболее подходящий способ подключения радиаторов отопления к источнику тепла. Различают одно- и двухтрубную системы. Частные случаи последней: коллекторная, лучевая.

Для составления проекта отопления и водоснабжения необходимы исходные данные. Они содержатся в общем проекте дома: размеры помещений, их расположение и предназначение, материал и толщина стен, размеры окон и т.п. Учитываются климатические особенности местности и расположение дома относительно сторон света. После сбора и анализа всех данных расчет количества необходимой тепловой энергии и гидравлический расчет выполняется с помощью специальных программ.

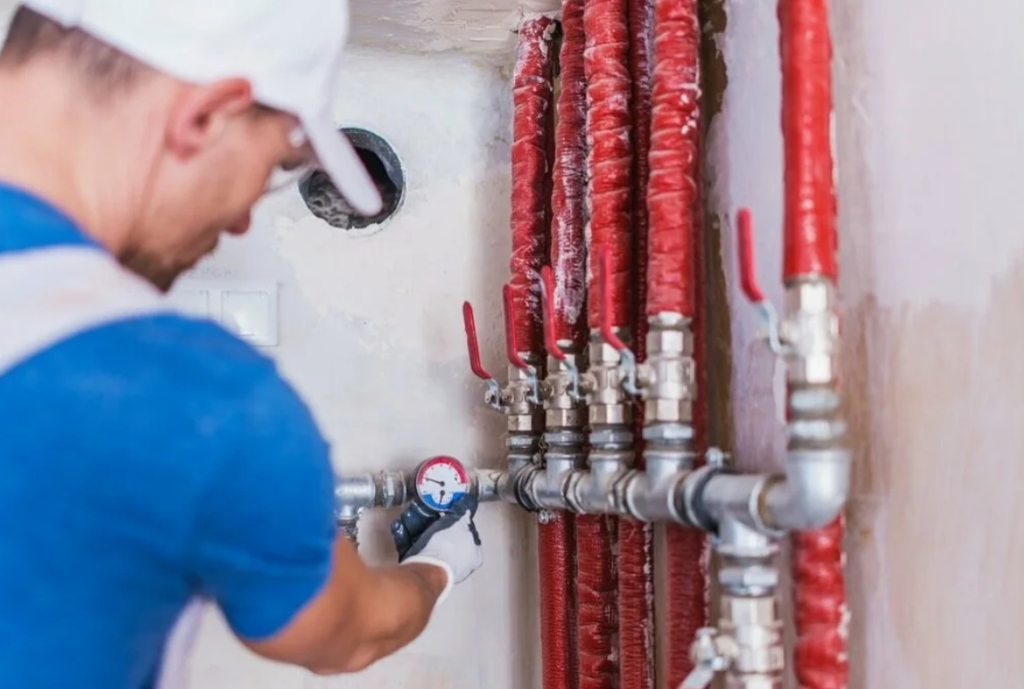

Лучевая разводка труб предполагает подключение радиаторов отопления по параллельной схеме с помощью распределительного коллектора. От него к каждому радиатору прокладывают подающую и обратную трубы. Сам коллектор устанавливают в специальном шкафу. Такая система позволяет спрятать все трубы.

Однотрубная система предусматривает передачу теплоносителя от одного радиатора к другому поочередно, с помощью одной магистральной трубы (последовательное подключение).

Преимуществом такой системы является простота и дешевизна монтажа из-за меньших расходов на материалы, гидродинамическая устойчивость. К недостаткам относится: высокое гидродинамическое сопротивление, сложности расчета и регулировки системы. Температура первого радиатора в цепи всегда будет выше последнего. Взаимозависимость стабильной работы от характеристик и исправности всех элементов: выход из строя одного радиатора означает остановку всей системы.

При двухтрубной отопительной системе радиаторы подключаются по параллельной схеме. Это осложняет монтаж, увеличивает количество необходимых материалов и стоимость. Преимуществом системы является сниженное гидродинамическое давление, возможность регулировать работу каждого радиатора в отдельности.

Проект системы отопления учитывает параметры других систем: водоснабжения – для обеспечения наполнения труб и радиаторов теплоносителем и электроснабжения – для обеспечения работы циркуляционных насосов.

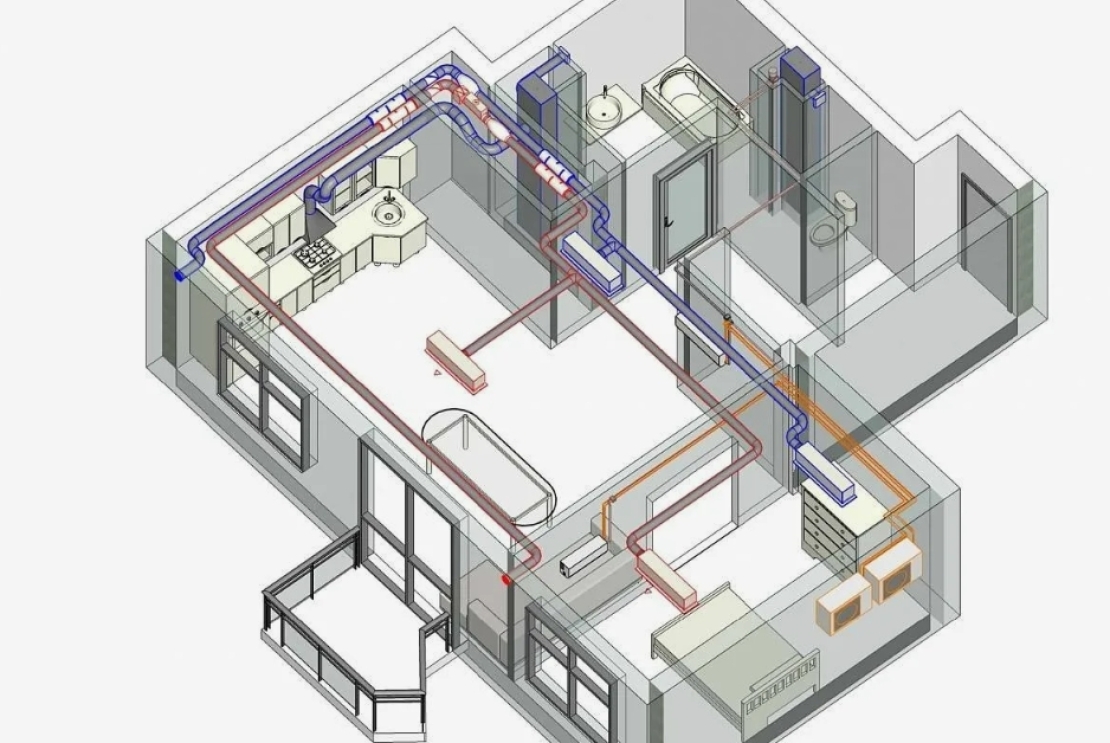

Для монтажа системы отопления составляется схема разводки труб, на которой условно обозначаются места установки радиаторов, нагревательного котла, коллекторов и другого оборудования. Для штробления необходимо учитывать уровень чистого пола и высоту плинтуса.

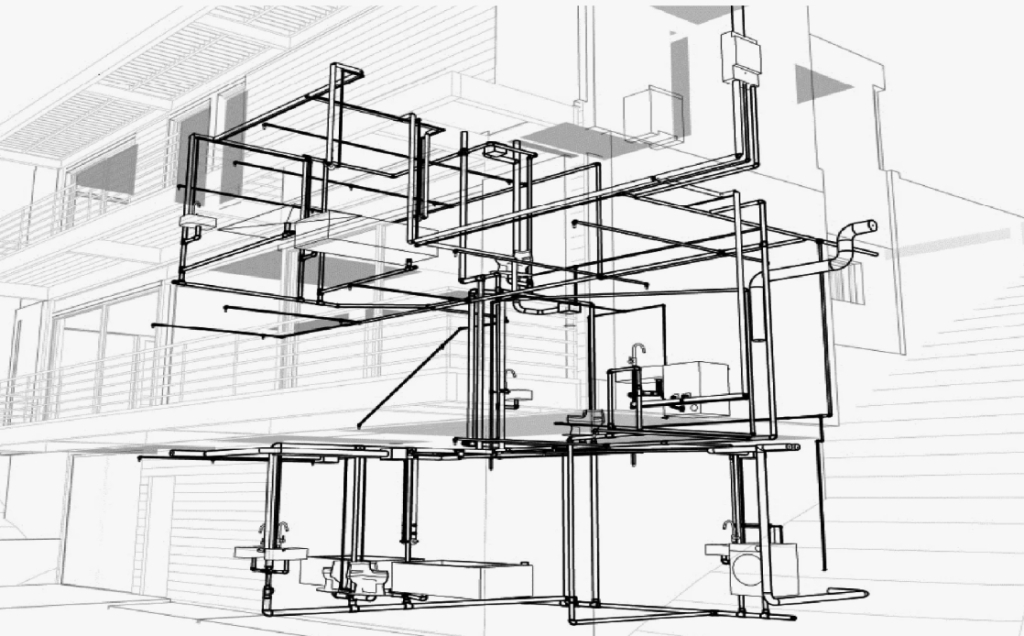

Проект канализационной системы составляется с учетом следующих исходных данных: количество проживающих в доме (от этого зависит объем водопотребления), характеристики источника водоснабжения, расположение сантехнических приборов. Составляется проект с учетом общей планировки помещения и проектных данных других систем жизнеобеспечения: требуется соблюдать минимальные расстояния от других коммуникаций (согласно действующих СНиПов и ГОСТов).

Для правильной укладки канализационных труб необходимо учитывать толщину и уровень стяжки: угол уклона сточной системы должен быть не менее 3 градусов. Определить точку выпуска канализации можно, зная место установки санфаянса. Следует предусмотреть возможность для обслуживания и ремонта канализации: для этого служат ревизионные устройства.

Электрическая проводка состоит из розеточных групп и групп освещения. Для монтажа каждой из них выбирается проводка необходимого сечения и материала токопроводящих жил, основываясь на мощности подключаемого оборудования. При этом следует закладывать 20% резерв.

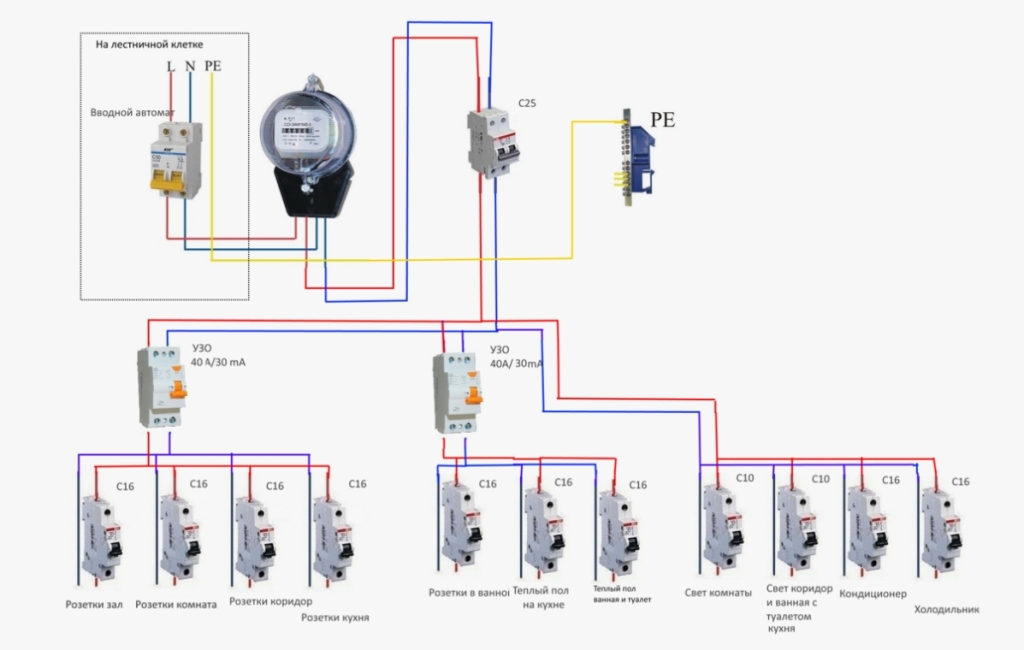

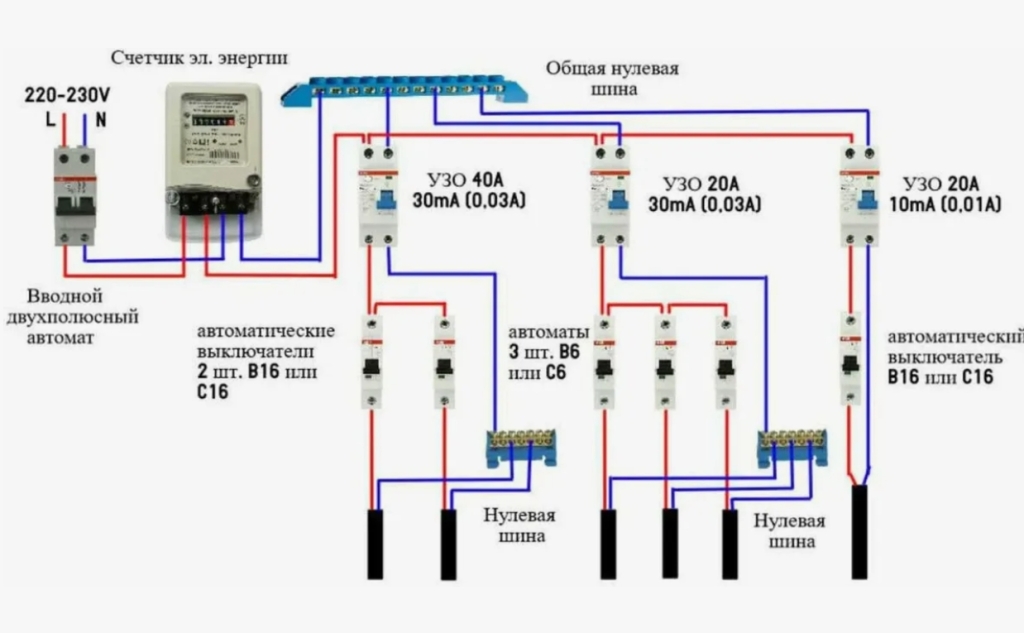

Для защиты каждой группы проводки в щитовой устанавливается автоматические выключатели, номинал которых подбирается по максимально допустимому значению силы тока для данного проводника. Для медной жилы сечением 1,5 мм² (однофазная сеть) – 19 А, для 2,5 мм² - 27 А. Соответственно, «автоматы» устанавливают номиналом 16 и 25 А (ближайшего номинала с корректировкой в сторону уменьшения).

При подключении к трехфазной сети нагрузка между ними должна распределяться равномерно.

Трассы прокладки внутренней проводки должны проходить на некотором расстоянии от других коммуникаций (предусмотрено СНиПом). При укладке в стяжку провода должны быть защищены гофрированной трубой.

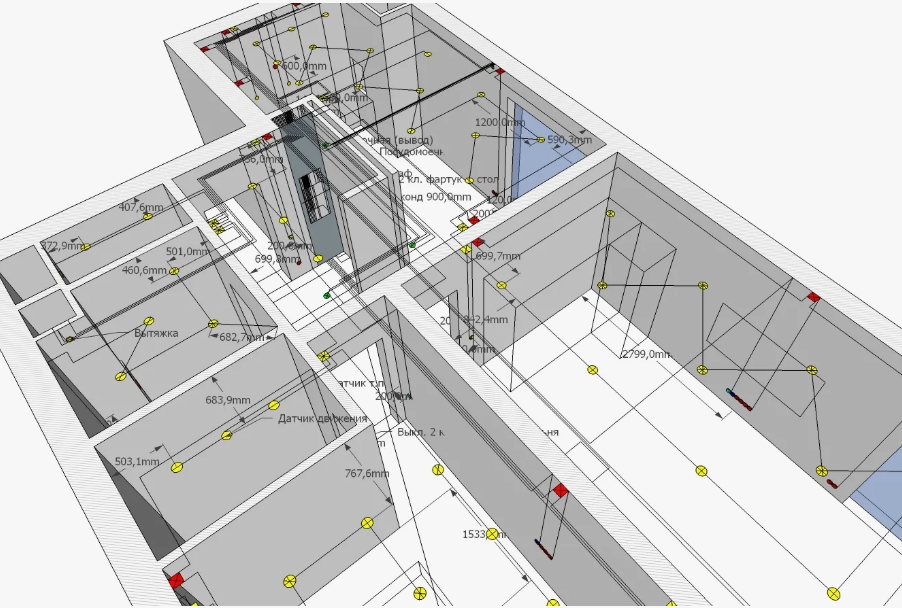

Кабели по стенам прокладываются исключительно по горизонтали или вертикали. Прокладка по диагонали не допустима. Данная информация с указанием расстояний и «привязок» должна быть отражена в исполнительной схеме проекта.

Распайка жил кабелей выполняется в монтажных коробках глубокого заложения. Коммутация с оконечными устройствами – в подрозетниках, клеммных соединителях и патронах светильников.

Выбирается место для монтажа щитовой, где устанавливается электрический счетчик, группа автоматов и защитное оборудование (УЗО, реле напряжения).

Для устройства внешнего освещения используют кабели и оконечные устройства уличного типа, всегда отдельные группы.

Для розеток и освещения мокрых зон всегда создаются отдельные группы.

Составляется спецификация необходимого оборудования и материалов.
